Испытания композитов на сжатие. IITRI
Конфигурации

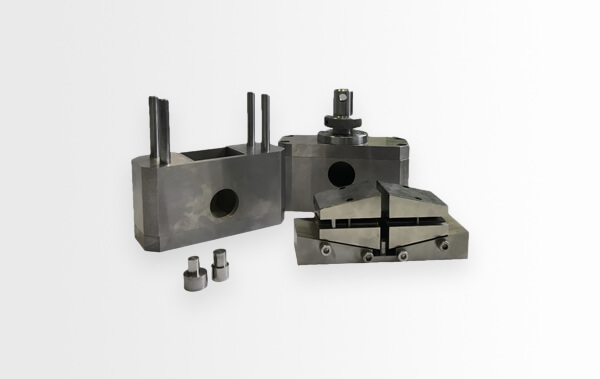

ASTM D3410 IITRI и ГОСТ 33519-2015 метод Б
- Нагрузка до 300 кН
- Оснастка имеет 4 линейных направляющие для возможности использования бесконтактных средств измерения деформации – видеоэкстензометры
- Стапель для удобства монтажа образцов
- Комплект цилиндрических калибров разного диаметра для установки требуемой базовой длины
- Фронтальные отверстия для удобства извлечения губок после испытания
- Губки с покрытием из карбида вольфрама, обеспечивающие идеальную фиксацию образцов без проскальзывания
ГОСТ 33519-2015 метод В
- Нагрузка до 100 кН
- Для испытания образцов шириной 10 и 15 мм
- Открывающаяся фронтальная часть захвата для удобства монтажа образца и извлечения губок
- Губки с покрытием из карбида вольфрама, обеспечивающие идеальную фиксацию образцов без проскальзывания
Modified Wyoming IITRI
Модифицированный, облегченный, вариант оснастки для испытания на сжатие в соответствии с ASTM D 3410 – Wyoming Modified IITRI.
- Нагрузки до 100 кН
- ширина образцов до 12,7 мм
- толщина образцов 3,8...6,3 мм
- Губки с покрытием из карбида вольфрама, обеспечивающие идеальную фиксацию образцов без проскальзывания
Свяжитесь с нами:
Техническая спецификация
|
Артикул |
EG-K-7010B |
EG-K-7010C |
EG-K-7010WM |
|
|
Стандарты |
ASTM D3410 |
ГОСТ 33519-2015 метод В |
Modified Wyoming IITRI |
|
|
Материал |
Нержавеющая сталь |
|||
|
Нагружающая способность |
300 кН |
100 кН |
100 кН |
|
|
Температурный диапазон |
-70 …+250°С |
|||
|
Толщина образца |
0,5...15 мм |
0,5...5 мм |
3,8...6,3 мм |
|
|
Ширина образца |
6...40 мм |
10 и 15 мм |
до 12,7 мм |
|
|
Требуемая высота для установки |
_____ мм |
_____ мм |
_____ мм |
|
|
Масса оснастки |
___ кг | ___ кг | ___ кг | |
|
Примечание: для проведения испытания требуется наличие плит сжатия диаметром не менее 150 мм |
||||
EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™ объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
