Межслойный сдвиг методом короткой балки. ILSS

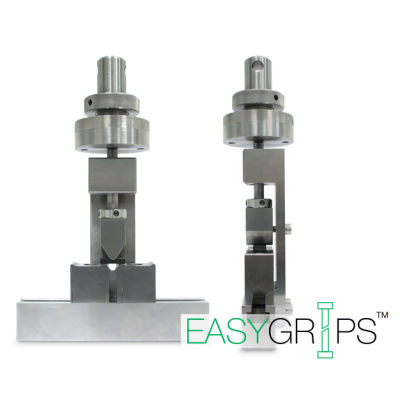

Оснастка EasyGrips™, EG-K-7020, предназначена для определения предела прочности композиционных материалов при межслойном (межслоевом) сдвиге (Interlaminar Shear Strength, ILSS) методом испытания короткой балки. Оснастка комплектуется опорами различных диаметров для проведения испытаний согласно методам регламентируемыми стандартами ГОСТ 32659-2014, ГОСТ 57745-2017, ASTM D2344, ISO 14130.
Оснастка EG-K-7020 универсальна - имеет сменные опоры разных диаметров с регулируемым расстоянием между ними, что позволяет проводить испытаний в соответствии с различными международными и отечественными стандартами. Также данное приспособление может быть оснащено дополнительной верхней балкой с двумя дополнительными опорами для проведения испытания по схеме чистого (четырехточечного) изгиба.
Для удобства эксплуатации оснастка комплектуется комплектом специальных вставок, заданной длины. Вставки устанавливаются между опор приспособления, обеспечивая требуемое расстояние между ними. Благодаря этому исключается человеческий фактор при подготовке к испытанию и обеспечивается постоянство результатов.
Особенности
Уверенность в результатах
Благодаря использованию прецизионной направляющей и пары линейных подшипников обеспечивается высокая соосность проводимых испытаний. Использование специальных вставок для установки базы обеспечивает постоянное расстояние между опорами для всех ваших испытаний даже после переустановки опор или сборки-разборки приспособления. Все это в свою очередь гарантирует высокую точность и воспроизводимость результатов от испытаний к испытаниям.
Удобство монтажа
Основание оснастки устанавливается на плиту для испытания на сжатие и фиксируется к верхнему захвату испытательной машины или датчику нагрузки, для этого она комплектуется адаптером для установки именно под вашу испытательную систему, независимо от ее производителя. Для обеспечения точного расстояния между опорами используются специальные вставки для установки базы. Для выравнивания образца на опорах используются регулируемые упоры.
Широкие функциональные возможности
Оснастка EG-K-2020 комплектуется сменными опорами различного радиуса скругления в зависимости от требования стандарта, при этом по запросу могут быть изготовлены опоры и других размеров, под требования иных стандартов или специальные требований пользователя. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от -70 …+250°С
Свяжитесь с нами:
Техническая спецификация
|
Артикул |
EG-K-7020 |
|
Стандарты |
ГОСТ 32659-2014 и 57745-2017 |
|
Материал |
Нержавеющая сталь |
|
Нагружающая способность |
10 кН |
|
Температурный диапазон |
-70 …+250°С |
|
Диаметр опор |
3 и 10 мм |
|
Диаметр плунжера |
6 и 10 мм |
|
Ширина образца |
до 25 мм |
|
Высота оснастки |
280 мм |
|
Ширина оснастки |
200 мм |
|
Масса |
7 кг |
|
Примечание 1: при заказе оснастки необходимо специфицировать тип крепления к захвату/датчику нагрузки |
|
|
Примечание 2: для проведения испытания требуется нижняя плита для сжатия диаметром не менее 150 мм |
|
EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™ объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
