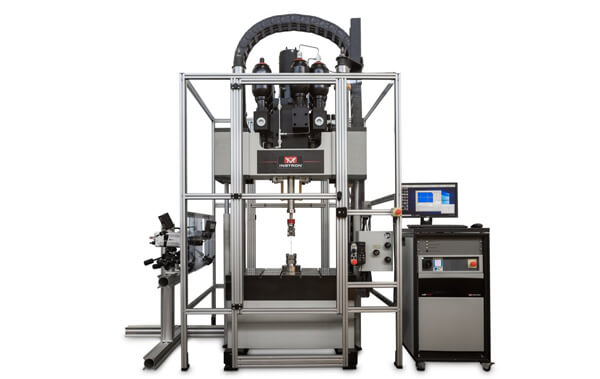

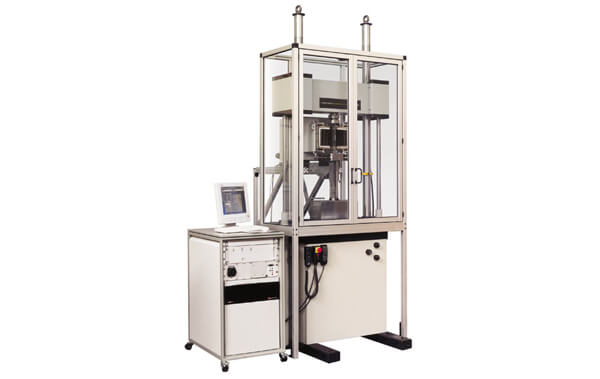

Instron серия VHS
Хорошо известно, что механические свойства материалов сильно зависят от скорости их деформирования. Прочность и пластичность материала может существенно отличаться от этих же характеристик при ударном нагружении. Знание свойств материалов при ударном нагружении является абсолютно необходимым при расчётном моделировании компонентов в автомобильной промышленности.
В отличие от ударных копров, например Instron серии 9400, на системах серии VHS можно реализовать испытание, при котором скорость нагружения будет постоянной во время деформирования образца. Это позволяет получать максимально достоверные данные о характеристиках и поведении материалов в процессе ударного нагружения.
Широкая номенклатура специализированных захватных приспособлений и оснастки, а также возможность предложить нестандартную оснастку под требования заказчика, позволяют реализовать множество методов ударного нагружения материалов, например, в соответствии с требованиями стандартов ISO 26203-2 и ISO 18872 на растяжение, ASTM D3763 и ISO 6603-2 на прокол, а также стандарта по испытаниям адгезионных свойств ISO 11343.
Особенности
Более 20 лет в области высокоскоростного нагружения дает нам ряд преимуществ.
- опыт создания испытательных систем для различных по свойствам материалов: металлов, пластиков и композиционных материалов
- наиболее совершенная и широкая линейка оборудования и оснастки позволяет найти решение именно для ваших задач
- более 100 установленных систем VHS по всему миру
- максимальная безопасность оборудования
Системы VHS являются уникальным интегрированным решением как для квази-статических испытаний, усталостных испытаний, так и для высоко динамичных ударных испытаний.
- скорость ударных испытаний до 25 м/с
- скорость статических испытаний 1 мм/с до 1 м/с
- скорость сбора данных до 60МГц
- частота обновления петли обратной связи 10кгц одновременно по всем имеющимся каналам
Ударное нагружение требует довольно специфических решений для измерения деформации образцов при испытании.
- возможность использования тензорезисторов с АЦП с пропускной способностью до 200кГц
- опыт использования лазерных виброметров

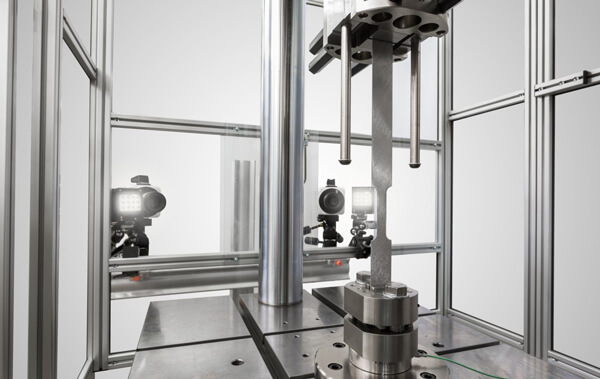

- отработанное решение для DIC измерений полей деформаций со скоростью съемки до 5 миллионов кадров в секунду
Для испытаний при повышенных или пониженных температурах на машинах Instron серии Electropuls мы можем предложить различные решения именно ваших прикладных задач.

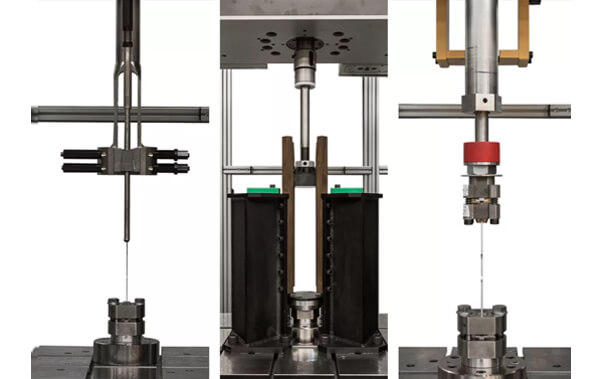

- специализированные захваты Fast-Jaws обеспечат нагружение образца с высокой скоростью минуя стадию разгона
- температурные камеры для испытаний при температурах от −70˚С (охлаждение азотом) до +250˚С
- возможна установка систем индукционного нагрева до температур +1000˚С
Свяжитесь с нами:
Техническая спецификация
| Модель | VHS40/50-20 | VHS160/100-20 |
|---|---|---|
 |
 |
|
| Нагрузка статическая, кН | 40 | 160 |
| Нагрузка динамическая, кН | 50 | 100 |
| Максимальная скорость, м/с | 20 | 25 |
| Ход поршня, мм | 300 | 300 |
| Кол-во колонн | 2 | 4 |
